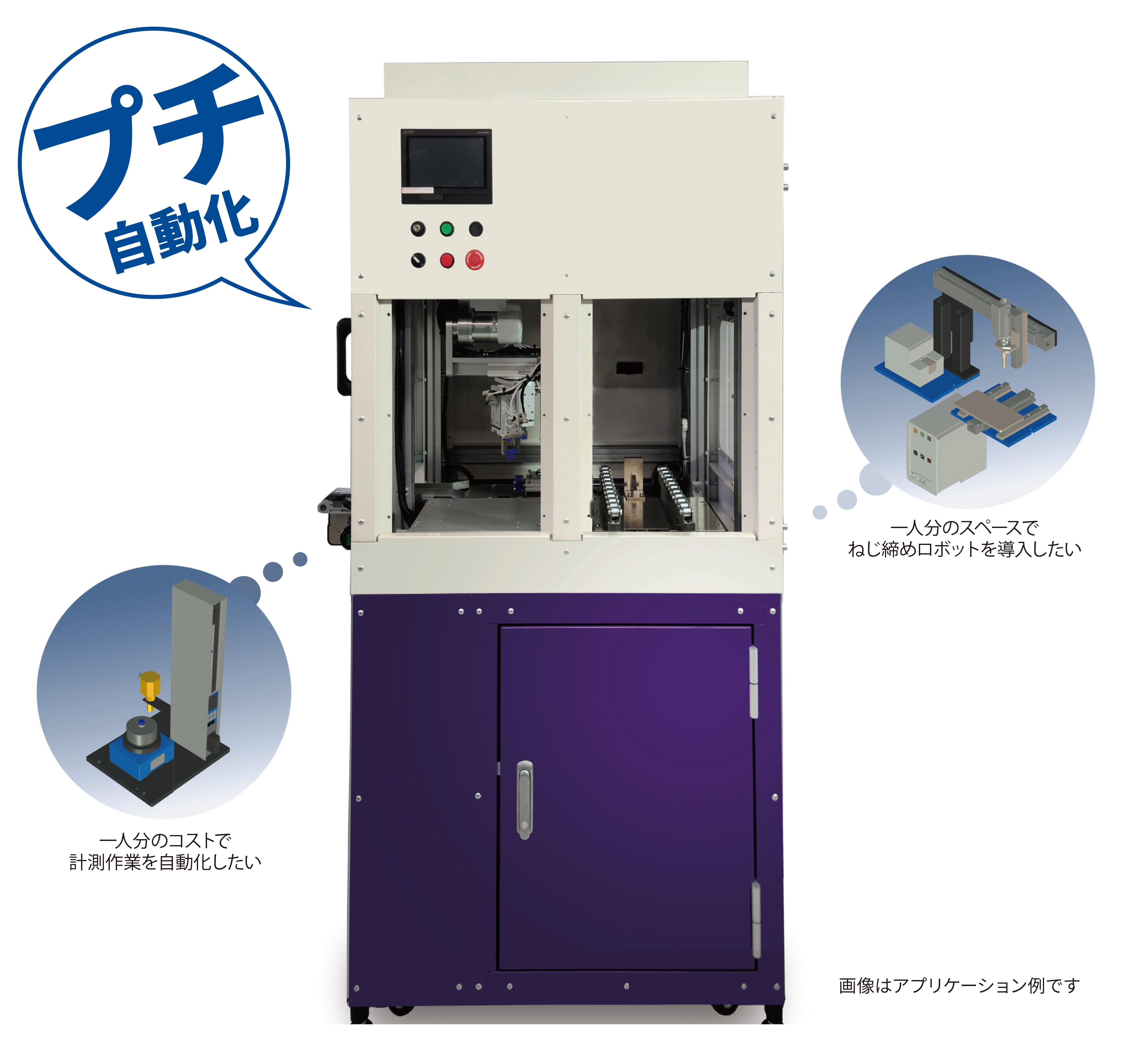

MBM（マルチベースマシン）

一人分の作業を自動化（プチ自動化）

多関節モジュールでカスタム可能な

MBM（マルチベースマシン）

☆一人分の作業を ─ THK製多関節モジュールを使用
☆一人分のスペースで ─ 省スペース W900×D900×H1950
☆一人分のコストで ─ 作業ステーションは　A4×４か所

SKSの装置
一人分の自動化（プチ自動化）

一人分の作業を

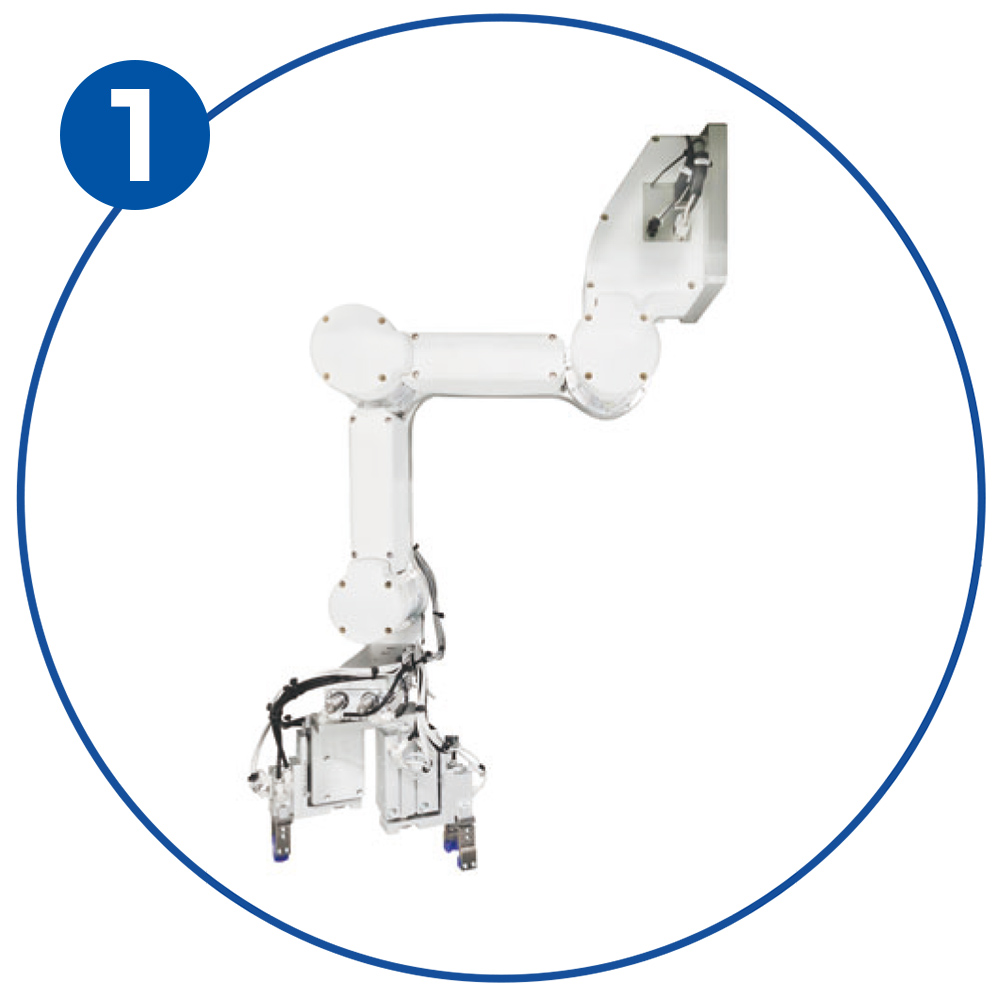

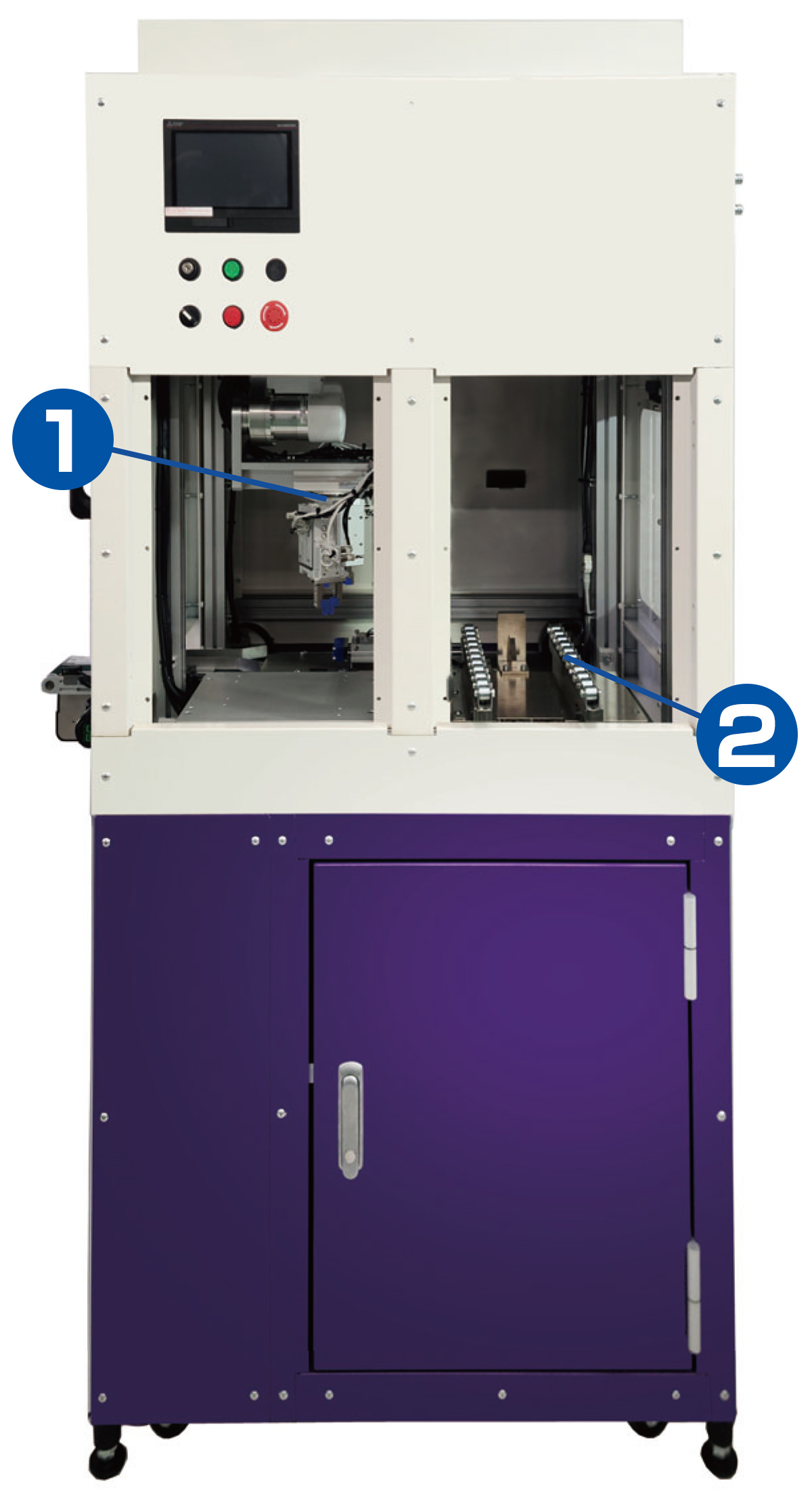

THK製 / 回転モジュールRMR /
直動モジュールSKR

THK製の回転モジュールRMRと多関節ロボット仕様の3軸と1軸の直動モジュールを組み合わせ、天吊り型にセットすることにより、表・裏4面の作業ステーションを確保しました。
これに用途に応じた手首ユニットの軸数をプラスすることによりトータル5軸以上の多関節アームロボットを構成することが可能です。

一人分のスペースで

一人分のコストで

組み合わせは自由自在
設置後の入れ替えも可能
マルチベースマシンの特徴
  • 省スペースW900mm✕D900mm✕H1950mm
  • キャスター付き必要な時に、必要な場所へ

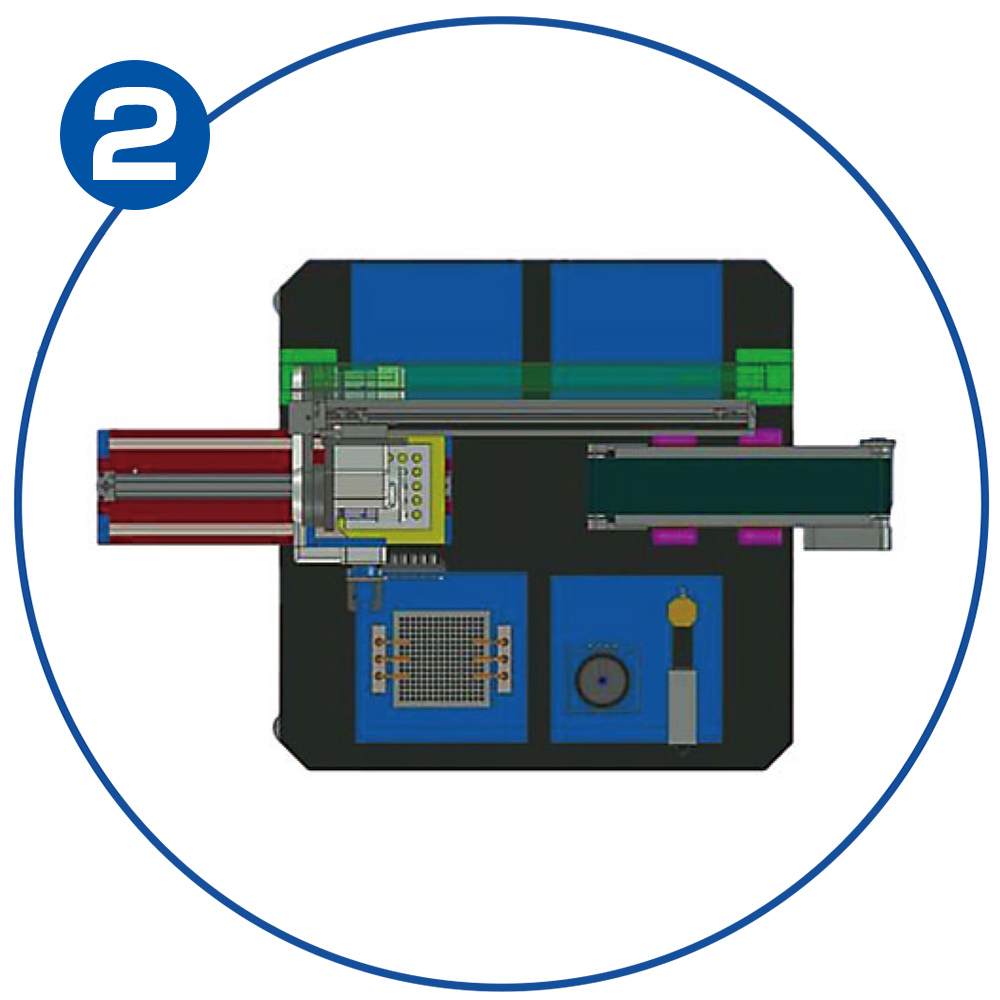

  • 作業ステーションはA4サイズ✕4ステーション
  • パスラインは左右前後の4方向
  • ステーション、パスラインとも組み合わせ自由

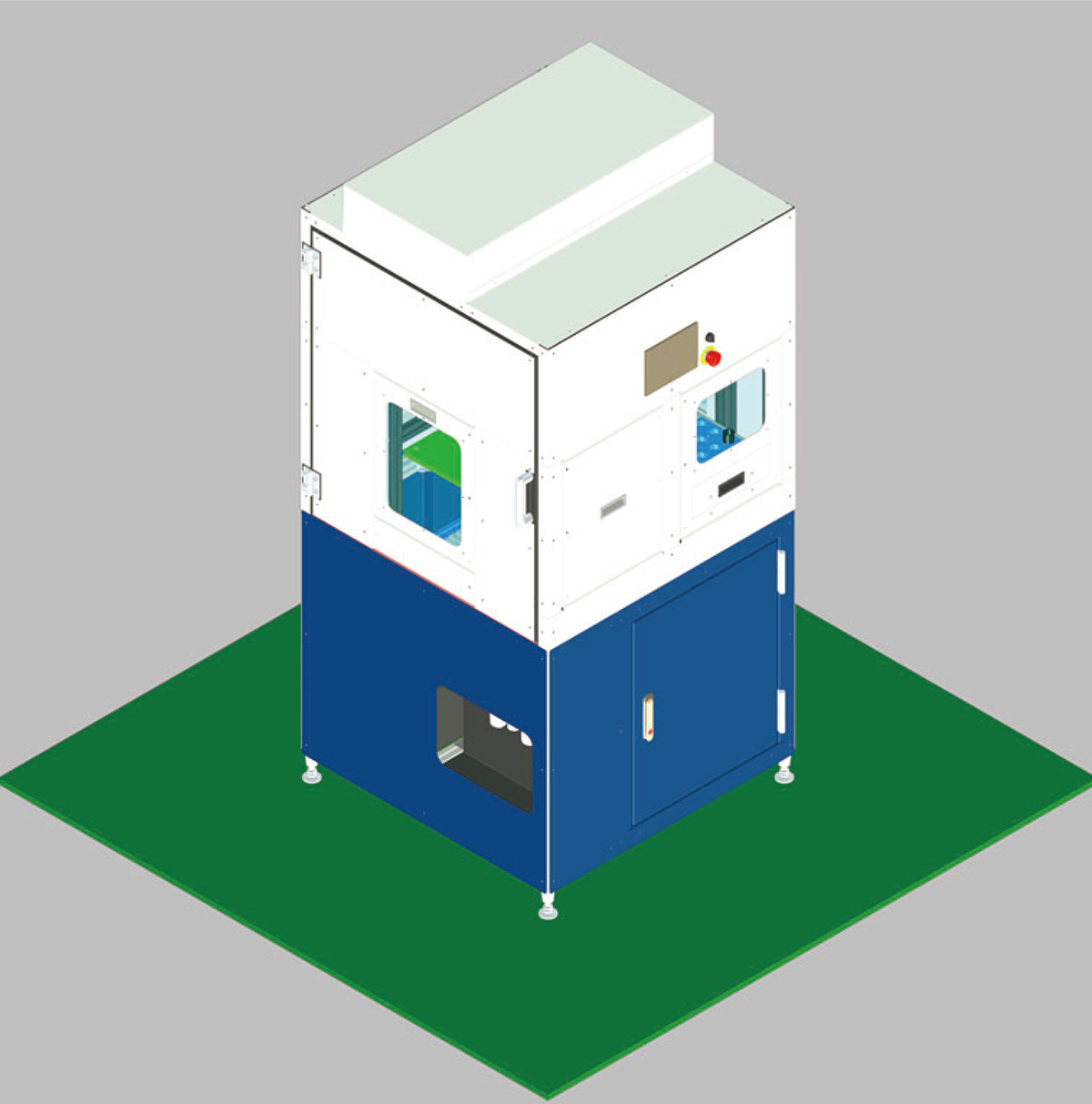

マルチにレイアウトできる本体

計6ヶ所の扉ユニット部より
ワークの投入・排出を行う

正面✕2ヶ所／背面✕2ヶ所
右側面✕1ヶ所／左側面✕1ヶ所

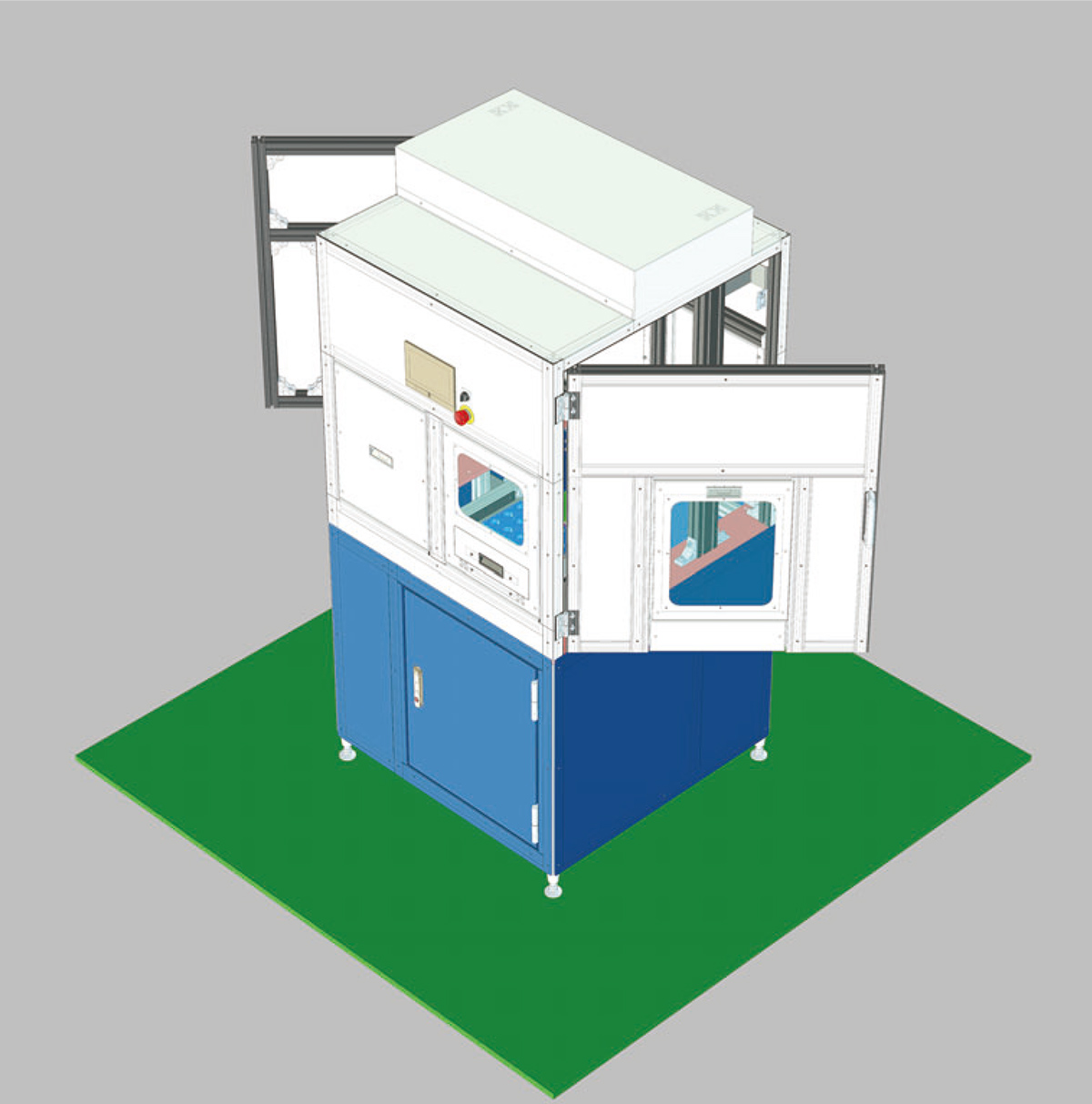

両側面に設置してあるメンテナンス扉

開口が大きく設計してあるため、ワークステーションの交換や多関節モジュールのティーチングなどの際に使用する

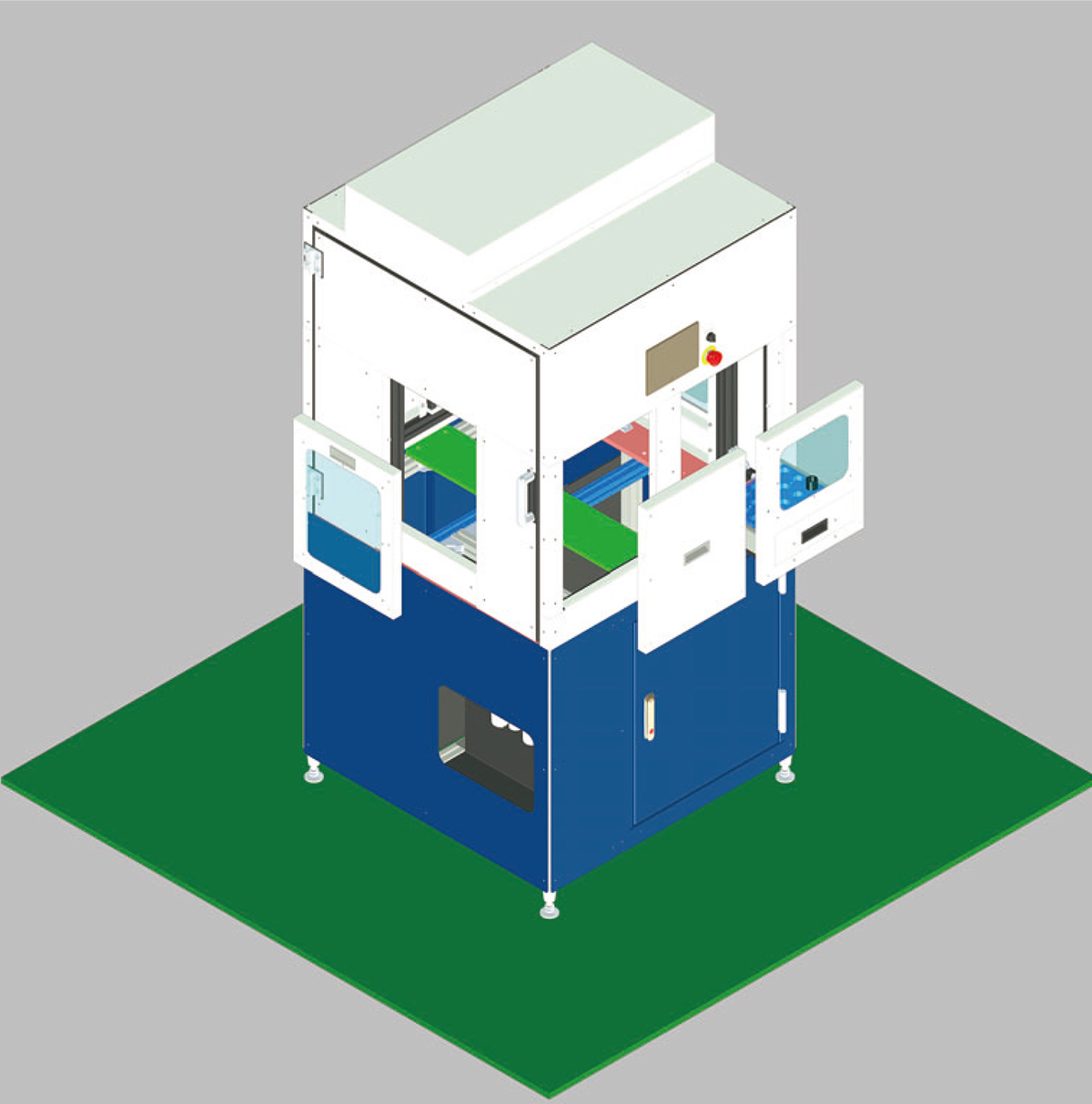

6ヶ所の扉ユニットの排出設定

6ヶ所の扉ユニットは外形、取付方法を統一しており、交換可能
前後、左右好きな方向から投入・排出が設定できる



詳しい内容は製品カタログ、紹介動画でご覧いただけます。
